光伏烧结炉温测试仪产品手册立即下载
太阳能光伏烧结工艺温度跟踪仪
离子体镀膜、光伏制造业、接触点焊接炉温均匀性检测

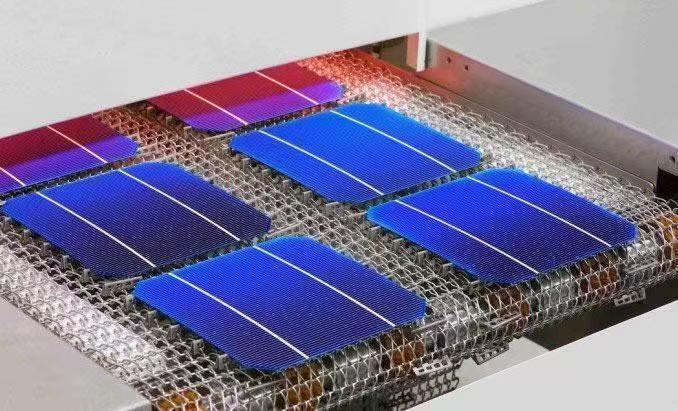

LEIEN(雷恩)炉温跟踪仪用于烧结工艺，采用了一个全新设计的探针夹，在生产电池片过程中实现温度的精确和可重复的测量，而不需要进行胶合或测试部件的安装。电池放入了运送支架中，特殊设计的热电偶就可以根据需要安装在指定的位置。这种方法确保可以获得精确的、可重复的结果——这是任何工艺过程优化的基础。
炉温测试仪的优势
*多种测温探头类型：K/S/N/B/R/J/T/E等可供选择
*大容量数据存储，可存储800多万数据点
*采用中芯国际公司高精度0.3度级别温度补偿芯片
*采用USB 通信端口，快速下载数据及充电
*各种指示灯明确仪器各种应用状态
*主板全部采用中芯国际芯片以及超高精度电子元器件，精度高，运行稳定。

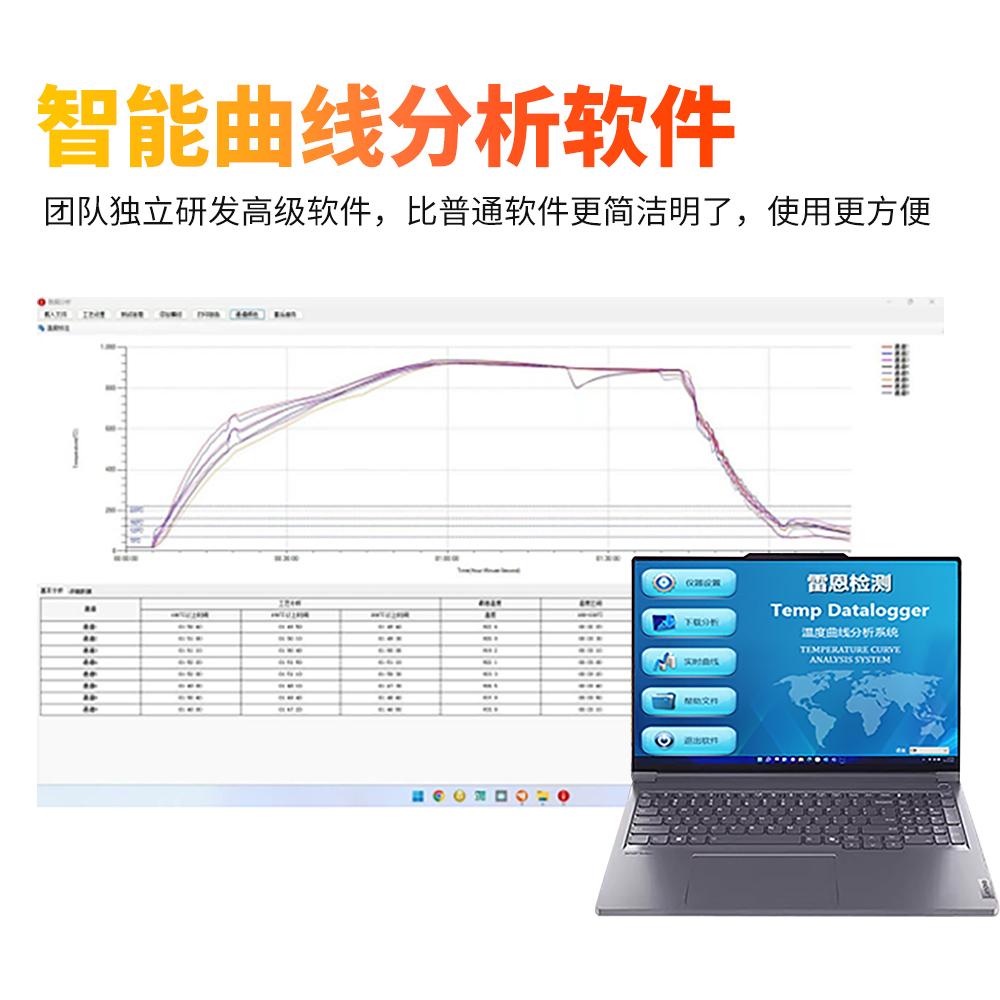

*AI超强智能温度指标分析系统
*采用标准电压校准，并提供冷节点温
*可连续多次测试，储存多达16/32组数据
*仪器断电，智能保存断电时数据
*可以选择实时无线/有线接收数据
仪器参数表
仪器名称 | LEIEN（雷恩）光伏烧结炉温测试仪 | |
仪器型号 | LN-40K/LN-60K/LN-90K/LN-120K,最大LN-320K | |
通道数量 | 4/6/8/9/10/12/16/32个通道(可选配) | |
隔热箱性能指标 | 100-600℃，指标不足，可根据具体指标定制 | |
采样速率 | 0.05-600秒 | |
分辨率 | 0.1℃ | |
仪器精度 | ±0.3℃ | |
连续测试 | 16-32次数据存储 | |
内存容量 | 512MB,可连续记录860.0000数据点 | |
启动模式 | 按键启动/延时启动/温度启动 | |
无线传输 | 支持无线实时传输数据 | |
仪器耐温 | 100℃(记录仪本体最高承受温度) | |
仪器量程 | -200℃-1370℃ | |
工作电压 | DC3.7V-DC4.2V | |
电池 | 高温防爆锂电池 | |
电池容量 | 1200mA/2400mA(可选配) | |
仪器功耗 | 12nAh | |
数据传输 | USB数据传输，同时充电。可选择有线/无线实时数据传输 | |
探头类型 | K/N/S/B/R/J/T/E型(可选配) | |
仪器尺寸 | 138*62*20mm★仪器尺寸根据具体通道数的多少而变化 | |

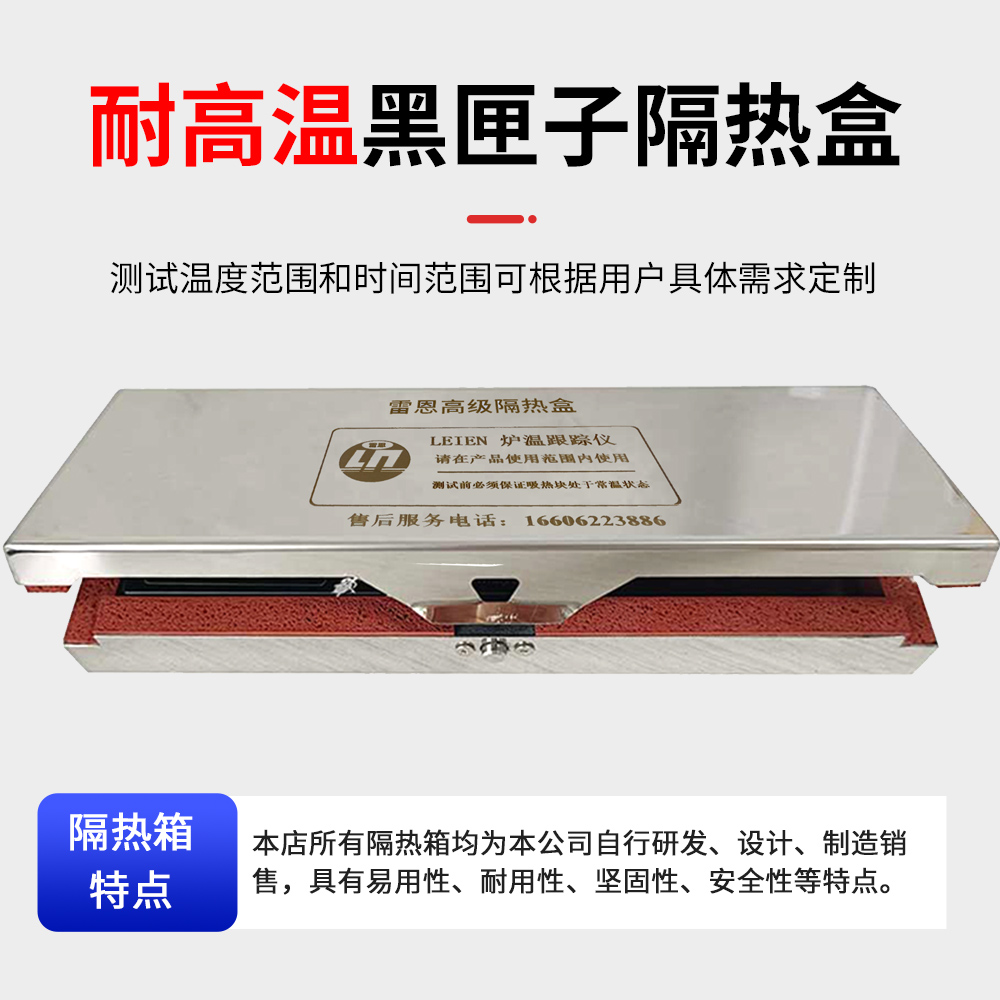

隔热箱参数表
项 目 | 隔热箱部分型号 | 隔热箱部分尺寸 | 重量 | 隔热箱性能 |
光伏行业 常用选型 | WT-1000-10min | 长265宽95高43，单位：mm | 12KG | 耐温1000度，5-10分钟 |
隔热材料 | 采用飞机黑匣子同等隔热工艺，升级多层保护隔热层，保证内部温度65℃以下 | |||
隔热盒性能 | ★-100-1300℃,1-50小时，性能选配，尺寸定制★ | |||
隔热箱尺寸 | ★隔热箱尺寸根据隔热性能的具体需求而定制★ | |||
热电偶参数
热电偶分度号 | 温度范围 | 线长 |
K型(默认) | -200~1370度 |
1米/1.5米/2米 … |
N型 | -200~1300度 | |
S型 | -50~1768度 | |
T型 | -200~350度 | |
R型 | -50~1760度 | |
E型 | -270~1000度 | |
J型 | -200~800度 |

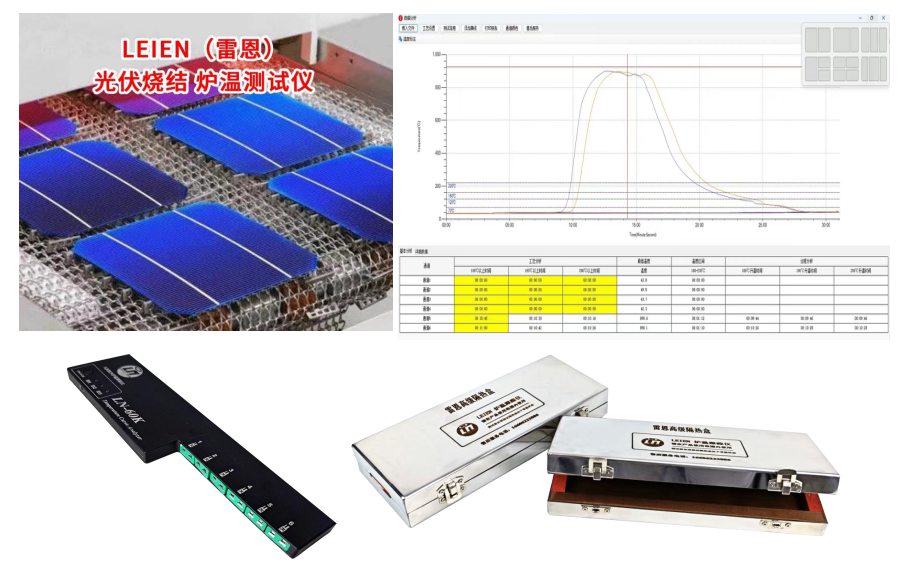

测试现场
